Устройства плавного пуска Grandrive:
Преобразователи частоты Grandrive:
Преобразователи частоты Grandrive PFD20
Преобразователи частоты серии PFD20 предназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0,75 до 1,5 кВт. Поддерживают как скалярное, так и векторное управление и отлично подходят для насосов, вентиляторов, компрессоров, подъемников, конвейеров и др. оборудования.
Технические характеристики:
• Номинальная мощность: 0,75-1,5 кВт
• Напряжение питания: 3ф. 380В
Отличительные особенности:
• Встроенный ЭМС-фильтр
• Встроенный ПИД-регулятор
• Встроенная функция "спящий режим"
• Компактные размеры, что облегчает монтаж преобразователей и существенно экономит место
• Удобная панель оператора, позволяющая быстро параметрировать преобразователь и следить за ходом работы привода
• Возможность вывести на дисплей информацию о значении частоты, напряжения, тока и скорости вращения двигателя
• Встроенный потенциометр для обеспечения простого и быстрого регулирования скорости вращения
Преобразователи частоты Grandrive PFD50
Преобразователи частоты серии PFD50 являются современным многофункциональным решением частотно-регулируемого электропривода, поддерживают как скалярное, так и векторное управление и отлично подходят для насосов, вентиляторов, компрессоров, подъемников, конвейеров и др. оборудования.
Технические характеристики:
• Номинальная мощность: 4-11 кВт
• Напряжение питания: 3ф. 380В
Отличительные особенности:
• Скалярный и векторный режимы управления
• Встроенный ПИД-регулятор
• Встроенный ЭМС-фильтр
• Встроенный тормозной блок
• Встроенный Modbus RTU
• "Летящий пуск" (пуск вращающегося двигателя)
• "Спящий" режим
• Пожарный режим
• Квазирекуперативное торможение
Преобразователи частоты Grandrive PFD70
Преобразователи частоты серии PFD70 предназначены для управления трехфазными асинхронными двигателями относительно небольшой мощности. Устройства данной серии, имея компактные размеры, обладают широкими функциональными возможностями и позволяют гибко настраивать систему для выполнения необходимых условий работы.
Технические характеристики:
• Номинальная мощность: 7,5-132 кВт
• Напряжение питания: 3ф. 380В
Отличительные особенности:
• 16 режимов разгона
• Есть 10 типов источников задания частоты
• Встроенный ПИД-регулятор
• Функция полной защиты двигателя с возможностью изменять параметры настройки
• Степень защиты IP 20
• Перегрузочная способность 120% в течение 60 секунд
• Режим векторного управления без датчика обратной связи
• Пусковой момент: 150%
• Встроенный ЭМС-фильтр
• Встроенный интерфейс RS485
Преобразователи частоты Granfrive PFD75
Преобразователи частоты серии PFD75 предназначены для управления трехфазными асинхронными двигателями относительно небольшой мощности. Устройства данной серии, имея компактные размеры, обладают широкими функциональными возможностями и позволяют гибко настраивать систему для выполнения необходимых условий работы.
Технические характеристики:
• Номинальная мощность: 0,75-5,5 кВт
• Напряжение питания: 3ф. 380В
Отличительные особенности:
• 16 режимов разгона
• Есть 10 типов источников задания частоты
• Встроенный ПИД-регулятор
• Функция полной защиты двигателя с возможностью изменять параметры настройки
• Степень защиты IP 20
• Перегрузочная способность 120% в течение 60 секунд
• Режим векторного управления без датчика обратной связи
• Пусковой момент: 150%
• Встроенный ЭМС-фильтр
• Встроенный интерфейс RS485
Преобразователи частоты Grandrive PFD80
Универсальные преобразователи частоты серии PFD80 позволяют эффективно управлять трехфазными асинхронными двигателями мощностью до 400 кВт, имеют компактный корпус «книжного» исполнения, улучшенную систему охлаждения. В конструкции преобразователей применены конденсаторы, транзисторы и реле повышенной надежности.
Технические характеристики:
• Номинальная мощность: 0,75-400 кВт
• Напряжение питания: 3ф. 380В
Отличительные особенности:
• Скалярное управление, векторное управление без датчика обратной связи и векторное управление с датчиком обратной связи
• Встроенный ПИД-регулятор
• Встроенный тормозной блок до 22 кВт (включительно), от 30 до 110 кВт - встроенный тормозной блок в качестве опции, выше 132 кВт - внешний тормозной блок
• Встроенный EMC-фильтр
• Встроенный интерфейс RS485
• Степень защиты IP20
• Спящий режим, режим "Пожар"
• Встроенная панель управления с 2-строчным дисплеем; опционально - панель с LCD-дисплеем
• Опционально - Profibus-DP, CANopen, PROFINET, Ethernet/EtherCAN
• Опционально - подключение энкодера, датчиков PTC
Преобразователи частоты Grandrive PFD85
Компактные преобразователи частоты серии PFD85 поддерживают скалярный метод управления и векторное управление без обратной связи. Благодаря встроенному интерфейсу RS485 преобразователи частоты легко интегрируются в сложные системы автоматизации с возможностью диспетчеризации технологического процесса.
Технические характеристики:
• Номинальная мощность: 0,75-5,5 кВт
• Напряжение питания: 3ф. 380В
Отличительные особенности:
• Скалярное управление, векторное управление без датчика обратной связи
• Встроенный ПИД-регулятор
• Встроенный тормозной блок
• Встроенный EMC-фильтр
• Встроенный интерфейс RS485
• Степень защиты IP20
• Спящий режим
• Встроенная панель управления
Преобразователи частоты Grandrive RMVC 5100
С момента появления на рынке в 2005 году, частотно-регулируемые приводы серии RMVC обеспечивают надежное и эффективное управление двигателями переменного тока среднего напряжения во многих отраслях промышленности. Регулирование скорости достигается за счет создания на выходе преобразователя частоты напряжения заданной частоты, в отличие от устройств плавного пуска, где частота питающей сети остается неизменной. Плавное регулирование скорости вращения электродвигателя позволяет в большинстве случаев отказаться от использования редукторов, вариаторов, дросселей и другой регулирующей аппаратуры.
Благодаря многоуровневой топологии инвертора преобразователь частоты Grandrive RMVC 5100 обеспечивает практически идеальную синусоидальную форму выходного тока, что позволяет избежать перегрева двигателя и скачков момента на валу, а также установки дополнительных выходных фильтров.
Технические характеристики:
• Номинальная мощность: 200-12500 кВт
• Напряжение питания: до 13,8 кВ
• Номинальный ток: до 900 А
Область применения:
• автоматизация
• электрооборудование

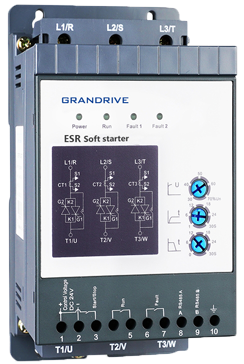

Устройства плавного пуска Grandrive ESR
Устройства плавного пуска серии ESR оснащены цифровым входом (для подачи сигнала Пуск/Стоп) и выходными реле Работа и Авария. Поддерживают защиту от перегрузки по току, защиту от пониженного тока, от перекоса и др. Предназначены для управления трехфазным асинхронным двигателем.
Технические характеристики:
• Номинальная мощность: 5,5-75 кВт
• Номинальный ток: 11-150А
Отличительные особенности:
• Встроенный шунтирующий контактор
• Простая настройка начального напряжения и времени пуска/останова с помощью встроенных потенциометров
• Диапазон пускового напряжения: 30%-70%
• Цифровой вход (сигнал Пуск/Стоп), выходные реле Работа и Авария
Устройства плавного пуска Grandrive ASF
Технические характеристики:
• Номинальная мощность: 90-500 кВт
• Номинальный ток: 180-1000А
• Тип пуска: Нормальный
• Степень защиты: IP20
• Платы с покрытием: Нет
Область применения:
• Автоматизация
• Электрооборудование
Устройства плавного пуска Grandrive SSA
Устройства плавного пуска серии SSA оснащены цифровым входом (для подачи сигнала Пуск/Стоп), аналоговым выходом 4-20 мА, выходным реле Авария и программируемым релейным выходом. Поддерживают защиту от перегрузки по току, от перекоса, обрыва и др. Предназначены для управления трехфазным асинхронным двигателем.
Технические характеристики:
• Номинальная мощность: 90-500 кВт
• Номинальный ток: 180-1000А
Отличительные особенности:
• Встроенный шунтирующий контактор
• Аналоговый выход 4-20 мА
• Интерфейс RS485 (протокол Modbus RTU)
• Выходное реле Авария и программируемый релейный выход
Каталоги, инструкции, техническая документация ПЧ и УПП Grandrive
